Konfigurasi VoIP di Cisco Packet Tracer

Halo Slurr!! sebelum kita mengkonfigurasi, kita harus mengetahui apa sih VoIP itu? nah tema teman bisa melihat penjelasan dibawah ini

Pengertian VoIP

Voip adalah teknologi yang memungkinkan percakapan suara jarak jauh berbasis IP yang menjalankan layanan suara diatas  paket data TCP/IP. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

Kelebihan VoIP

1. Biayanya lebih rendah untuk sambungan jarak jauh
2. VoIP memanfaatkan infrastruktur jaringan data yang sudah dilengkapi suara dan video
3. VoIP menggunakan bandwidth yang lebih kecil bila dibanding dengan telepon
4. Memungkinkan untuk di sandingkan dengan telepon
5. VoIP bisa menjadi jaringan yang cukup besar.

Kekurangan VoIP

1. Terkadang kualitas suara tidak sejernih PSTN (Telepon)
2. Terdapat sedikit jeda atau delay dalam berkomunikasi
3. Regulasi pemerintah adanya pembatasan pengguna VoIP untuk dihubungkan dengan telepon
4. Peralatan yang digunakan relatif mahal.

Konfigurasi VoIP menggunakan Cisco Packet Tracer secara Dinamis

1. buatlah Topologi seperti gambar di bawah ini.

• 1 buah router 2811
• 1 buah switch 2960 24TT
•  5 buah 7960 IP Phone
• menggunakan kabel Straigteht Throught.
• untuk menghubungkan : Router Int Fa0/0 ke switch Int Fa0/1
• untuk switch ke ip phone. untuk switch port int fa0/2 sampai 6 ke IP Phone di port switch.

2. pasang adaptor IP ke IP Phone, caranya lik adaptornya lalu drag ke IP Phone

3. konfig Switch sesuai perintah dibawah ini :

    Switch>

    Switch>en

    Switch#conf t

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#int range fa0/1-24

    Switch(config-if-range)#switchport voice vlan 1

    Switch(config-if-range)#ex

    Switch(config)#ex

4. lalu setting Router sesuai perintah dibawah ini :

    Would you like to enter the initial configuration dialog? [yes/no]: n

    Router>en

    Router#conf t

    Enter configuration commands, one per line.  End with CNTL/Z.

    Router(config)#ip dhcp pool voice

    Router(dhcp-config)#network 192.168.1.0 255.255.255.0

    Router(dhcp-config)#default-router 192.168.1.1

    Router(dhcp-config)#option 150 ip 192.168.1.1

    Router(dhcp-config)#ip dhcp excluded-address 192.168.1.1

    Router(config)#int fa0/0

    Router(config-if)#ip address 192.168.1.1 255.255.255.0

    Router(config-if)#no sh

    Router(config-if)#telephony-service

    Router(config-telephony)#max-ephones 5

    Router(config-telephony)#max-dn 5

    Router(config-telephony)#ip source-address 192.168.1.1 port 2000

    Router(config-telephony)#auto assign 4 to 6

    Router(config-telephony)#auto assign 1 to 5

    Router(config-telephony)#ex

    Router(config)#ephone-dn 1

    Router(config-ephone-dn)#number 101

    Router(config-ephone-dn)#ephone-dn 2

    Router(config-ephone-dn)#number 102

    Router(config-ephone-dn)#ephone-dn 3

    Router(config-ephone-dn)#number 103

    Router(config-ephone-dn)#ephone-dn 4

    Router(config-ephone-dn)#number 104

    Router(config-ephone-dn)#ephone-dn 5

    Router(config-ephone-dn)#number 105

    Router(config-ephone-dn)#ex

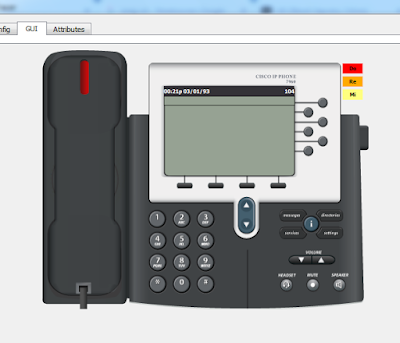

5. untuk melihat hasil konfigurasi, klik IP Phone -> Gui maka akan menampilkan angka yang sudah di konfig tadi yaitu 101,102,103,104,105 seperti dibawah ini pada kelima IP Phone.

6. lalu coba untuk menelpon saya coba menelpon melalui IP Phone dengan nomor 101 untuk menghubungi ke IP Phone nomor 102. maka jika kita telpon akan terlihat tulisan ring Out.

7.lalu kita angkat IP Phone dengan nomor 102. maka  tulisannya akan menjadi connected.

nah itula penjelasan dan cara konfigurasi VoIP menggunakan Cisco Packet Tracer secara Dinamis. jangan lupa subscribe my blog menggunakan email supaya tidak ketinggalan artike artikel dari blog kami dan jangan lupa like and comment. enjoyyy to my artikel
